产品 名称	HDDOK-PRO硬盘数据提取工具
简单 说明	电路控制、金属台面、高性能电脑主机、各类硬盘接口集成的工作台 常用的硬盘、服务器、存储等介质的数据恢复功能和部分取证功能
应用 场景	适用于数据恢复实验室和数据取证实验室
行业 现状	目前业内的数据恢复和取证工作台功能不全面，特别是对固态硬盘恢复和企     业级的恢复支持的不够好。
技术 参数	1：支持故障自动诊断功能（即使硬盘无法识别也能判断出故障）    2：支持2块硬盘同时坏道镜像、分头镜像、固件修复    3：支持RAID阵列智能分析数据提取    4：支持40多种监控视频碎片级的恢复及取证    5：支持各种分区格式各种常见软件故障的数据恢复    6：支持磁盘快速扫描及雷达镜像功能    7：支持m.2(NGFF)接口、m.2(NVMe)接口、u.2接口、PCIe接口的SSD固态硬盘只读取证、坏块镜像数据提取    8：支持虚拟化数据恢复    9：支持数据库修复
亮点	高度集成了常用的数据恢复功能和部分取证功能
状态	测试已通过，可以正常供货
厂家	南京雷超科技有限公司





便携式硬盘恢复设备-HDDOK-PRO

软件操作书册下载链接：

HDDOK-PRO 产品介绍：

设备配置清单



名称	型号/规格	数量	单位	单价	合计
设备主机（标配）	HDDOK-PRO主机	1	台	15000	58000	59500
	驱动光盘	1	个	0	0
	说明书	1	本	0	0
	拉杆箱	1	个	1500	1500
附件（标配）	SAS连接模块	1	组	2500	2500	14660
	SCSI连接模块	1	组	1800	1800
	FC光纤连接模块	1	组	3700	3700
	转接卡	15	个	220	3300
	数据线	10	根	10	100
	指令模块	2	个	1200	2400
	指令线	2	根	15	30
	指令头	16	个	20	320
	电源适配器	1	个	160	160
	螺丝刀	1	套	350	350
	说明书	1	本	0	0
RAID阵列恢复扩展柜 （选配）	16盘位（SAS）扩展柜	1	台	9500	9500	11600
	SAS电缆线	1	条	300	300
	SAS-HBA卡	1	张	1800	1800
标配设备总价：74160元           全部设备总价（含选配）：85760

设备价格



便携式数据恢复设备（HDDOK-PRO主机）1台 + 计算机主机（选配2）+ 附件1套，含税价：74160万

便携式数据恢复设备介绍（HDDOK-PRO）

HDDOK-PRO 设计理念：



功能强大并且实用

HDDOK-PRO 产品定位：



专为数据恢复、数字取证专行业打造的一款性价比高，功能强大硬盘数据取证工具。

HDDOK-PRO 设计原理：



雷超科技数据恢复实验室，用专业的仪器跟踪破解各种型号硬盘的内部专用CPU指令集，解读各种品牌及型号的硬盘固件微码（Firmware），调用工厂自定义指令集来控制硬盘的内部工作，

实现硬盘内部参数模块读写和硬盘程序模块的调用，终达到用HDDOK-PRO修复各种硬盘固件缺陷取硬盘数据、对硬盘加锁加密、对硬盘深度擦除、坏道克隆镜像等目的。

HDDOK-PRO 版本介绍



软件版本：

1：pro

   目前的版本为：Ver3.0

2：深度定制版

   可以根据用户的需求进行深度定制，例如修改软件的功能、名称、版本、图标、版权信息等。

HDDOK-PRO 硬件方面介绍：



HDDOK-PRO的硬件主要有：

设备主体、供电适配器、指令模块、附件（一套）、数据线、说明书。

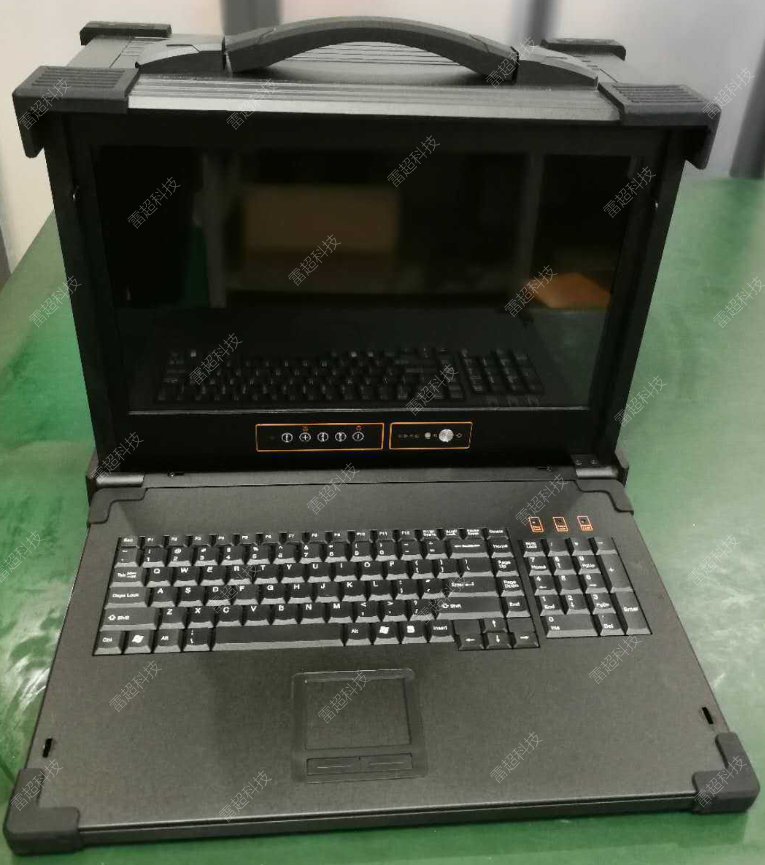

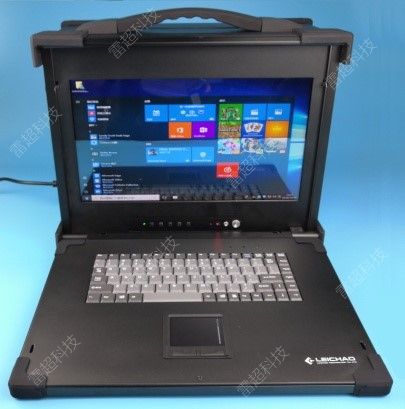

硬件图片：















设备参数



名称	详细规格
CPU	I3 7100
内存	32GB
主板	B250 PLUS
机箱结构	双层铝合金机箱 (提供4个外置扩展槽位)
显示屏	15.6寸宽屏，屏幕分辨率1920x1080
输入设备	104键键盘  触摸板
散热	1个8025排风冷却风扇(预留进风口风扇安装位置)
内置磁盘	内置1个512GB容量的M.2的固态硬盘，1个3.5英寸6TB硬盘
外置硬盘	外置4个硬盘抽屉，硬盘可以热插拔，两个只读取证接口，两个数据写入口
电源	500W电源
工作温度	-10℃～50℃
储存温度	-20℃～60℃
尺寸	470*230*350
重量	15Kg

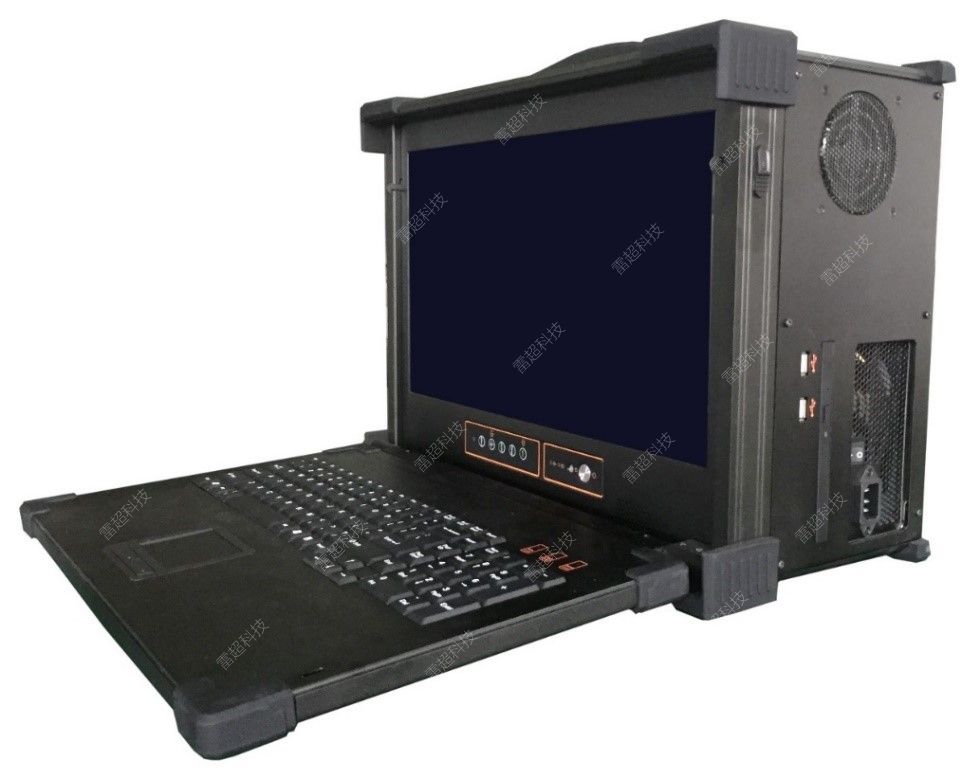

主机特点



01：下翻式便携工控机，携带方便；

02：双层铝合金机箱结构，不易变形并且散热比较好；

03：支持Micro ATX、ATX、EATX板型，未来升级方便；

04：主机提供7个扩展槽位，可以安装扩展卡，适应更多的复杂的数据取证任务；

05：主机集成17″高亮度显示屏，分辨率：1920*1080

06：集成超薄DVD±RW、104键键盘、触摸板；

07：机箱多可安装3个3.5英寸的硬盘，可以大大提升主机存储容量；

亮点及参数：

01：pro版的产品输入接口是USB3.1带宽接近每秒500MB。输出是4个SATA3.0的接口，并且向下兼容SATA 2.0和SATA 1.0接口。每个SATA3.0接口的高速度接近每秒300MB，支持3TB、4TB、6TB、8TB、10TB、12TB、14TB、16TB大容量硬盘。

02：pro版支持SAS 3.0接口的硬盘，并且向下兼容SAS 2.0、SAS 1.0接口和SATA3.0、SATA2.0、SATA1.0接口的硬盘，支持全系列的SAS硬盘和SATA硬盘，支持SAS扩展柜和SATA扩展柜。

03：对于硬盘到硬盘的镜像，采用了独创的指令克隆技术，指令克隆就是通过USB接口对芯片发出克隆指令，源盘和目标盘不经过计算机主机中转直接进行数据传输，大大的降低了对计算机主机的依赖，CPU占用率非常低，并且只需要很少的数据传输带宽，

就可对硬盘进行高速克隆，高可以达到每秒400MB的速度。即使使用USB2.0的接口也可以达到如此高的速度。

04：采用目前先进的电源模块，还有独立供电的电源适配器，供电强劲稳定。4个硬盘接口有独立的电子熔丝保护，支持热拔插，即使插入有电路故障的硬盘，也不会烧掉设备也不会影响其它正在工作的硬盘。可用软件独立控制4个接口硬盘的通电和断电。

       05：支持1英寸、1.8英寸、2.5英寸、3.5英寸、5英寸的硬盘。

       06：提供SATA转IDE接口的转接卡，可以支持IDE和EIDE接口的老硬盘。

07：产品有2个散热风扇，采用NMB品牌的滚珠轴承风扇，风力强劲。寿命长高达5000小时。很好的解决了散热的问题。并且还有停转报警功能，能在第一时间发现风扇故障。

       12：配有两个并联的SATA信号及供电接口，主要用于热交换和信号短接维修。

       13：目前支持多种数据传输模式：UDMA133，UDMA100，UDMA66，UDMA33，PIO 4，PIO 3，PIO 0

14：支持各种品牌硬盘的数据提取，例如： 希捷Seagate、三星Samsung、西部数据Western Digital、日立Hitachi（IBM）、富士通Fujitsu、东芝TOSHIBA、等品牌。

       15：支持各种品牌SDD固态硬盘的数据提取，例如：三星、镁光、金士顿、INTEL、Samsung、OCZ等主流品牌。

       16：产品是USB外置设备，兼容性好，任何有USB接口的主机及笔记本都可以连接，并且体积小携带方便。

       17：产品支持的操作系统有：Windows XP、Windows Server 2003、Windows Vista、Windows 7、Windows Server 2008r2、

       Windows 8、Windows Server 2012、Windows 8.1、Windows Server 2012r2、Windows 10等。

       18：产品的供电模块采用的是宽电源，兼容性强。直流16v ~ 24v 输出功率90w以上的电源适配器都可以使用。

       19：产品有一键克隆功能，在脱机的状态下（不连接电脑），按下按钮硬盘可以自动克隆，并且可以看到进度。



HDDOK-PRO 硬盘固修复恢复功能介绍：

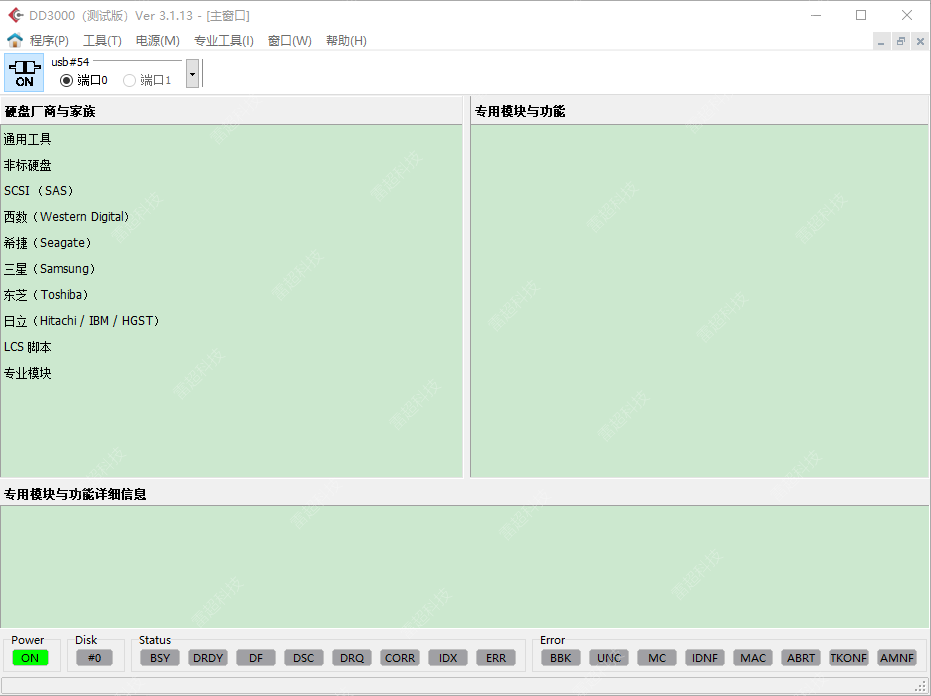

下面是软件的主界面，具体操作步骤如下：

HDDOK-PRO有1个硬盘检测端口端口和一个数据备份端口，都是独立的程序控制的。



HDDOK-PRO软件方面的亮点：

01：业内独一无二的创新技术（雷达镜像），所谓的雷达镜像就是边探测边镜像，快速发现磁介质划伤区域，快速跳过。雷达镜像的好处有以下4点：

第1点：可以在很大程度上降低盘片划伤面积的进一步扩大；

第2点：可以有效降低磁头报废的风险；

第3点：可以极大的节约配件成本和时间成本；

第4点：可以尽量帮助客户挽回更多地数据；

02：支持对故障硬盘固件修复，具有固件虚拟加载功能，支持固件从数据库和文件夹查找，支持硬盘固件数据库的导入和导出，支持对故障硬盘的磁头适配操作，支持硬盘存在坏扇区情况下的数据提取。

03：支持分磁头镜像功能。

04：支持多种常见的硬盘分区格式，支持对硬盘NTFS分区MFT的扫描，具有只拷贝有效数据映像的功能，支持同时2个拷贝任务。

05：支持516、520、524、528字节非标扇区的数据提取，支持在提取数据的过程中可以瞬间将源盘映射成512字节的硬盘，减少了漫长的数据转换过程，大大的节约了时间，提高了工作效率。

06：支持将源盘映射成文件的形式，还可以映射给第三方软件。

07：支持用只读模式映射硬盘到操作系统中。

08：支持盘到盘、盘到文件的镜像方式，支持目标镜像文件为压缩文件，可以大大节约磁盘空间。

09：支持镜像进程中断保护，不管是意外断电还是死机重启，当前的镜像参数和镜像进度都不会丢失，加载之后可以继续镜像，之前的镜像成果不丢失。

10：配套的RAID阵列智能数据恢复程序可以通过系统控制端口连接多个硬盘，然后智能分析出RAID阵列的逻辑算法、硬盘顺序、数据块大小、前偏移、起始条带、新鲜度、脏盘、热备盘，

然后根据分析出来的参数智能重组数据，自动展开分区及文件及目录结构，可以有选择性的提取重要数据。

11：目前支持的RAID级别：RAID0、RAID1、RAID0+1、RAID5等。

12：对于RAID阵列中，某些故障盘存在坏扇区的情况，可以直接提取用户的有效数据，不需要对全盘做映像，用户可有选择性的对有效数据同步映像或提取数据。

支持对已选择的文件与文件夹去建立元数据与文件系统数据的已使用扇区或未使用扇区的文件位图。

13：支持SQL数据库的碎片提取合并，支持SQL无日志附加，支持SQL错误修复。

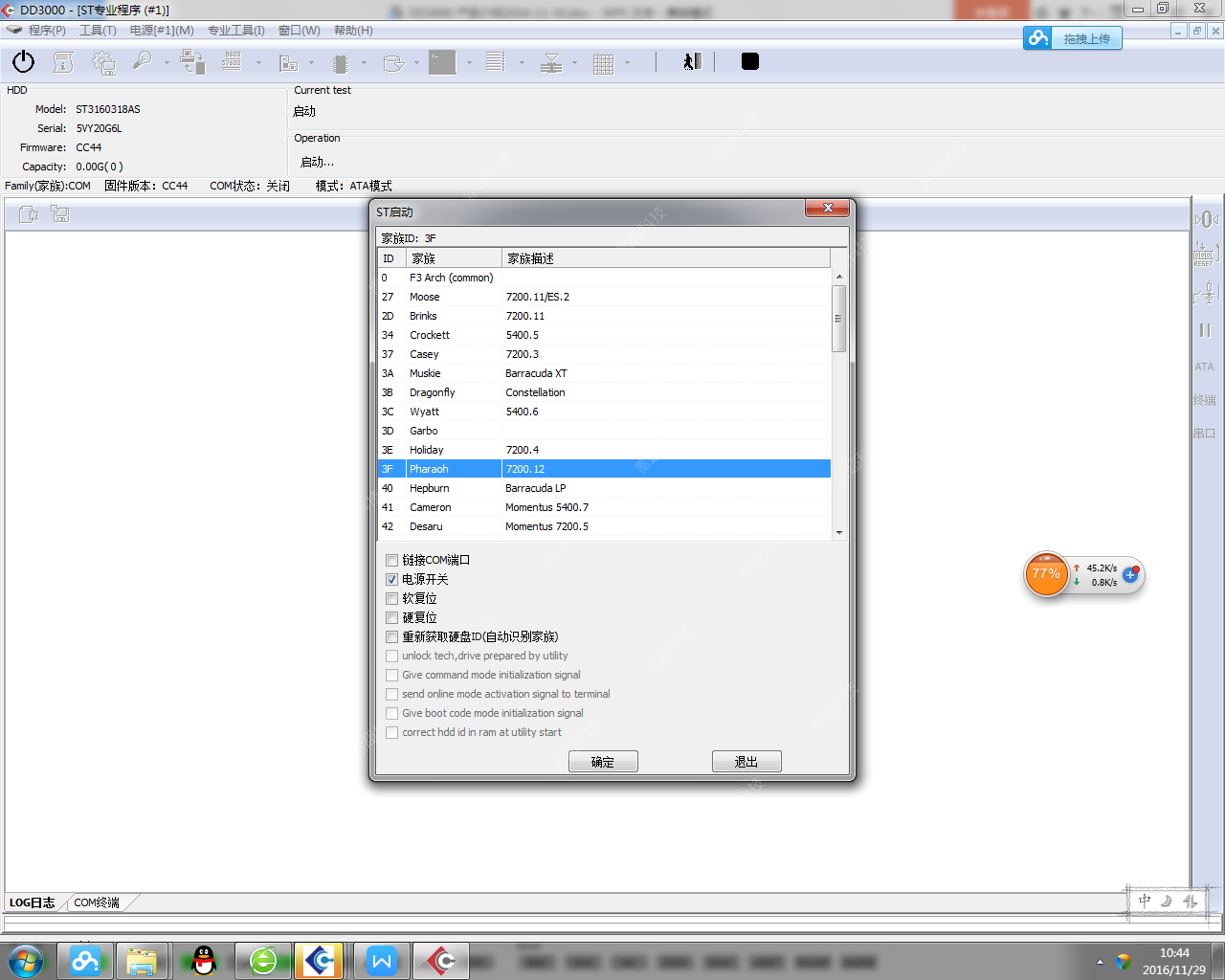

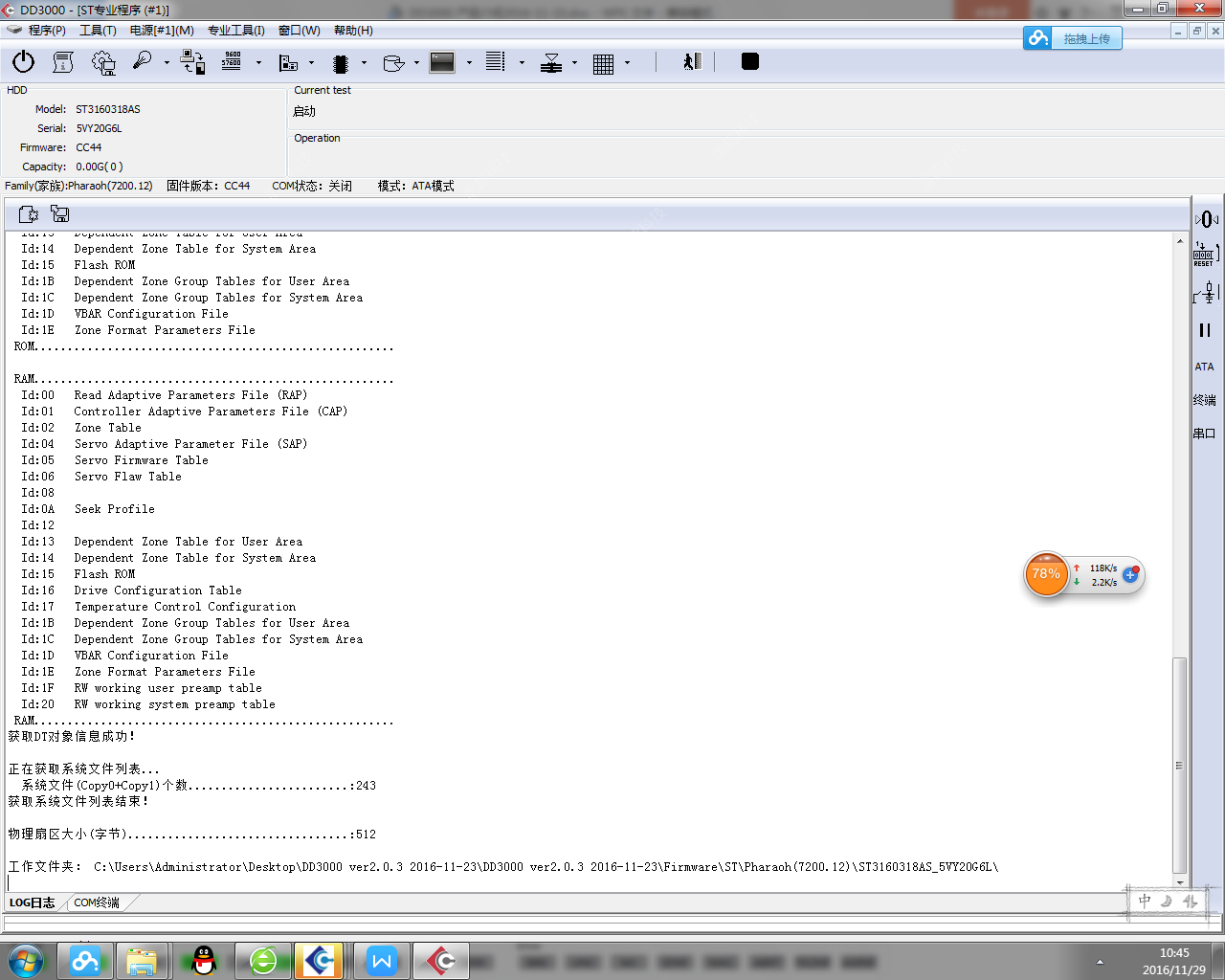

01：希捷硬盘固件Firmware修复功能

希捷固件专修模块，适用于希捷F3系列的硬盘。可以对希捷F3系列硬盘进行固件的读写。也可以通过指令线COM口，进入硬盘终端出指令，通过指令修复硬盘的固件问题，如：启动慢、先就绪后长忙、不认盘、前好后坏等。

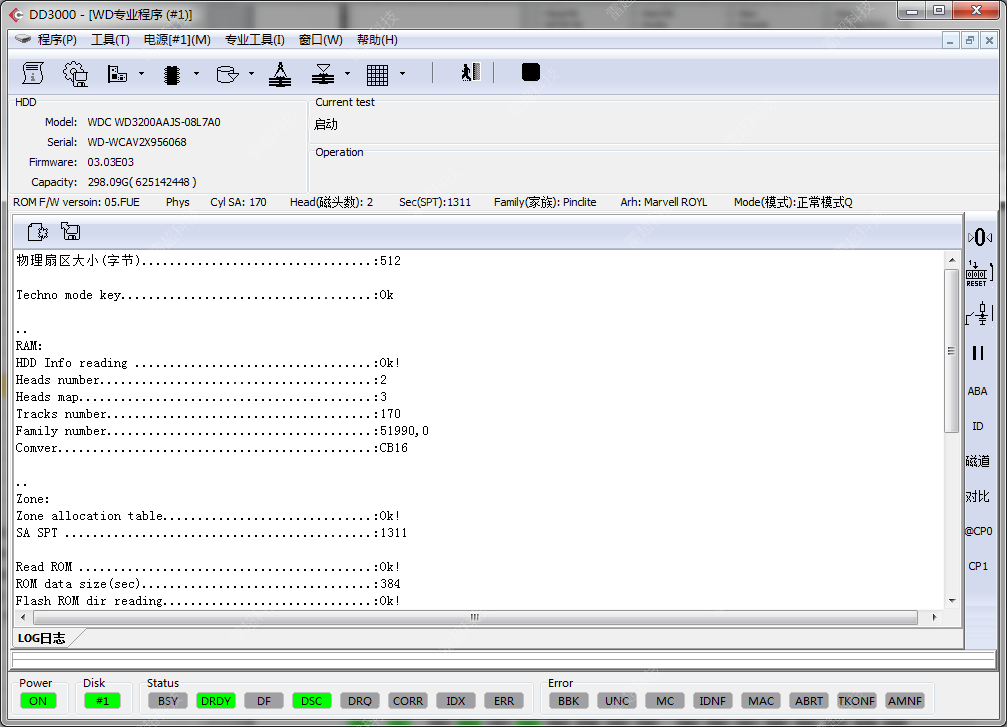

02：西数硬盘固件Fireware修复功能

西数专修程序可以对西数固件进行操作，读、写模块，读、写固件及固件模块。通过此功能可以修复一些西数盘常见的固件问题。如：启动慢；不认容量、型号；长忙不就绪等。

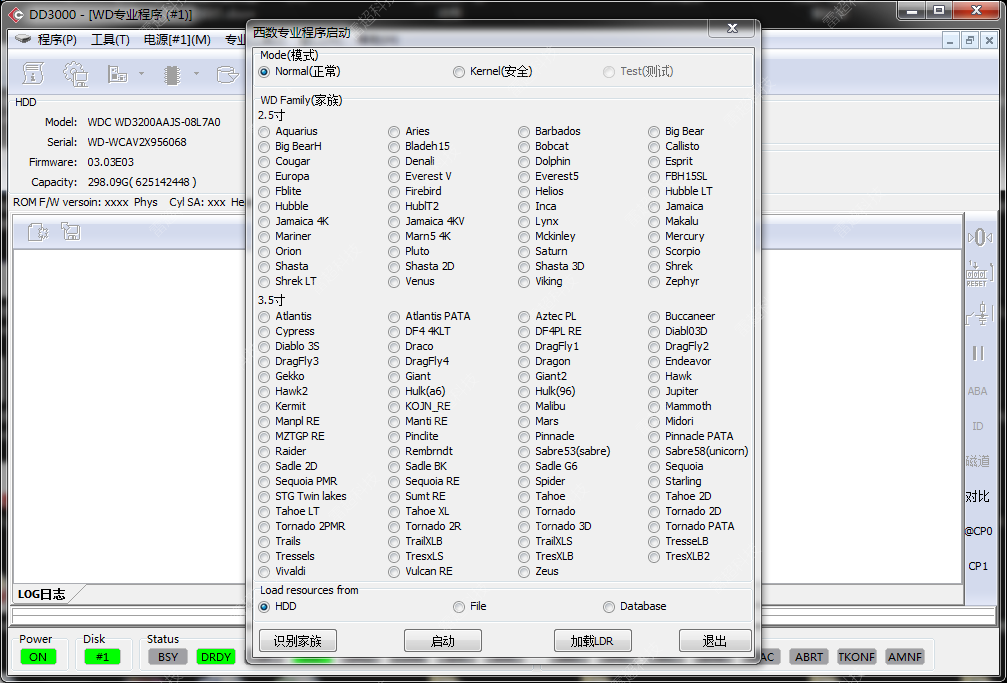

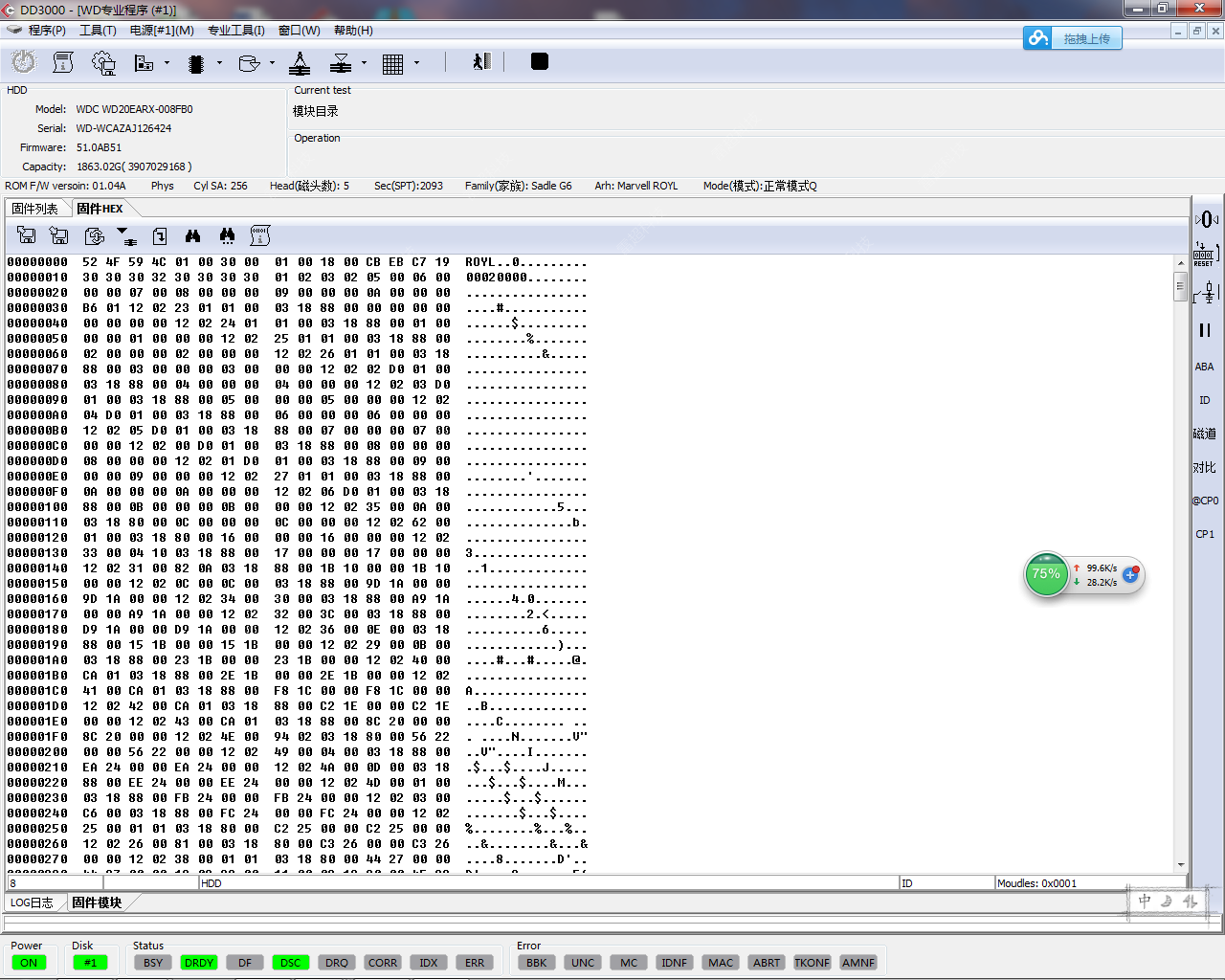

西数专修模块，支持几十个家族，可以自动识别家族。详细情况请看下图：



支持对固件的读写、ROM的读写、轨道的读写、通病修复等功能。简单实用。



03：三星硬盘固件Fireware修复功能

三星专修程序可以对三星固件进行操作，读、写固件及固件模块。通过此功能可以修复一些三星盘常见的固件问题
